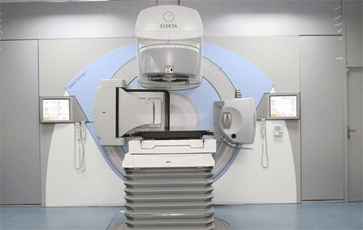

瑞典医科达直线加速器
全数字化医用直线加速器，可生产三档高能X线和6档能量的电子线，X射线能量范围从4MV到25MV，电子线能量范围从4MeV到22MeV，可以对射线的能量进行精细的混合调节，准确控制照射剂量。同时三维治疗计划系统，能够开展肿瘤的常规放疗和CT定位三维适形放疗、调强适形放疗等新的放疗技术，能够有效杀伤肿瘤细胞，又能较好地避开肿瘤附近的人体正常组织，降低放疗反应，使周围正常组织和器官减少或免受照射,从而提高了放射治疗。
医用加速器是生物医学上的一种用来对肿瘤进行放射治疗的粒子加速器装置。带电粒子加速器是用人工方法借助不同形态的电场，将各种不同种类的带电粒子加速到更高能量的电磁装置，常称“粒子加速器”，简称为“加速器”。
要使带电粒子获得能量，就必须有加速电场。依据加速粒子种类的不同，加速电场形态的不同，粒子加速过程所遵循的轨道不同被分为各种类型加速器。目前国际上，在放射治疗中使用最多的是电子直线加速器。
医用加速器适应症广泛，可用于头颈、胸腔、腹腔、盆腔、四肢等部位的原发或继发肿瘤，以及手术后残留的术后或手术前的术前治疗等。
单纯根治的肿瘤：鼻咽癌、早期喉癌、早期口腔癌、副鼻窦癌、早期恶性淋巴瘤、髓母细胞瘤、基底细胞癌、肺癌、精原细胞瘤、食道癌等。
与化疗合并治疗肿瘤：小细胞肺癌、中晚期恶性淋巴瘤等。
与手术综合治疗：上颌窦、耳鼻喉癌、胶质神经细胞瘤、肺癌、胸腺瘤、胃肠道癌、软组织肉瘤等。有计划性的术前放疗、术中放疗、术后放疗。
姑息性放疗：骨转移灶的止痛放疗、脑转移放疗、晚期肿瘤的姑息减症治疗。
LA主机部分：全数字化医用直线加速器，采用开放式的机架设计，磨损小、精度高。ELEKTA专利的滑雪式偏转系统，等中心距地面高低最低（1.24M），摆位容易，更利于病人的治疗。等中心精度：＜1mm半径球体。
LA控制系统：全数字化，集成化控制界面和软件，包括治疗条件、MLC、病人的处方文件的输入、读取、治疗参数的设置。
多叶准直器：内置式40对多叶准直器（MLC），并带有后备跟随准直器，最近限度的减少叶片间的漏射剂量。采用光学监测系统实时跟踪和监测叶片位置。
实时影像系统：非晶硅的平板型直接数字化成像检测器，空间分辨率：1024*1024像素，像素灰度分辨率：≥16bit/pixel进口激光定位灯：采用LAP AS-KR（德国）激光定位系统精确治疗床： 采用Z行驱动机构，刚度好，精度高。精确治疗床的升降范围大，能从65cm—175cm。停电时，可用应急电源将病人安全放下。运动速度连续可调，提高摆位速度。
Precise全数字直线加速器
双模式的数字化加速器，提供宽范围的X线和电子线能量，充分满足放射治疗外照射的临床需要。
具有如下详述的特征和配置：
1.0 射线束能量
Precise数字化加速器具有无可匹敌的多能量可定制性：2档X射线能量（4~15MV）和9档电子线能量（4~22MeV）
2.0 Precise全数字直线加速器主机系统包含如下特性：

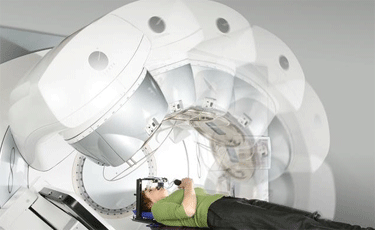

独特设计的滚筒式机架直线加速器
| -由强劲的刚性结构带来的高度可靠性和稳定性 -开放的机架结构，便于维修，需维护的重要部件均分布在易于接近的位置 -最低的等中心高度（124cm），具有最优的临床可用性 -最大的等中心到治疗头的净空间距离45cm 高效能的行波加速管 -行波加速管二十年无条件保用 -允许较低的电压梯度，对行波加速管的真空要求低，使电子枪等部件可快速拆卸并易于更换 大功率FasTraQ磁控管： -专门的紧凑型微波功率源，5MW功率输出，具有快速调谐的能力 -快速的束流切换特性<0.1秒 -提供24个月的保用期 |
独有的滑雪式偏转系统：
| -完全的消色散系统，并维持射束的对称性 -伺服控制的三极磁偏转系统 -精确的靶点聚焦，极佳的半影 可单独拆卸更换灯丝的电子枪 -电子枪伺服系统反应快速，确保束流能量的精度 -易于更换，维护费用低 六通道开放式结构的电离室 -最新型超薄壁陶瓷材料电离室 -自动校正KTP（温度、湿度、气压），监测射线的剂量、对称性和平坦度 -具有长期的高灵敏和高稳定性，适合精确的伺服控制射线束流 -重复精度：+/-0.5% -线性精度：+/-1% -2-10MU时的线性精度对保证IMRT的放疗精度尤其重要 -旋转（运动束流）投照时的稳定性：±1% -分辨率：0.1MU |
运动系统
| -用于操纵治疗头、机架及病人床的运动 -手控盒可操纵加速器的所有动作 -治疗头上有四个控制钮，可操纵治疗头的所有运动 -治疗床两边各有一个控制板，可操纵床的所有运动 -所有运动都是无线调速 安全连锁系统 -通过硬件限位和软件防碰撞二种方式，确保病人和操作人员的安全 |
真空系统
| -维持加速管和电子枪的真空状态 -在加速器中有效使用离子泵，有助于减少能源消耗，保护环境，并维持高的开机率 水冷系统（内循环） -保证加速器的频率稳定，进而保证能量的稳定 -用于加速器的热交换 |

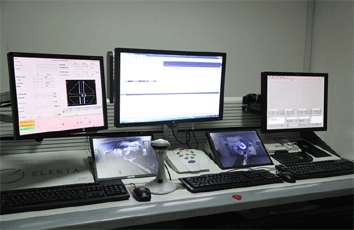

3.0 直线加速器控制系统
Desktop Pro核心控制系统特点如下：
-全新的第三代全集成、全数字控制系统，用于Elekta的全数字直线加速器 -确保更为平顺的流程工作方式，有效地提高治疗病人的周转率
-基于Windows平台的图形用户界面，易学习和使用
-模块化软件结构，配置安装各种功能模块，满足不同的临床治疗模式的需要 -便利的系统可升级能力。将来可方便实现加速器的性能升级和功能扩展
-兼容IMPAC放疗管理系统和第三方的记录验证系统
-所有的Precise数字化加速器都可以远程连接。远程维修功能根据维修合同的协议用软件激活。
LCS控制柜硬件Mk3i包含：
| -控制处理单元 -英特尔中央处理器 -RMX实时多任务并行处理操作系统 -MLC视频处理板 -显示处理单元 -Windows XP操作系统 -2块SCSI接口的高速硬盘 -四端口XVGA图形处理卡 -5端口USB PCI适配卡 -DVD-R/W驱动器 -3.5”软盘驱动器 -LCD照射剂量显示板 -操作键盘、鼠标 -不间断电源 -21”液晶监视器（国内本地交货） 软件许可证Desktop Pro R7.01 -所有加速器配置中的核心必配的软件模块。 -除了保留常规的临床应用和维修服务工具之外，本软件特别增强了对PreciseBEAM动态治疗模式和VMAT治疗模式的支持。 具有如下特征： -快速治疗模式：可以快速治疗临时病人，或实施无需预处方的姑息性治疗。 -旋转治疗模式：光子线和电子线的旋转治疗，可顺时针和逆时针旋转。 -自动摆位：根据病人摆位参数，实现加速器的自动摆位功能。 -内置的维修模式：用于系统校准和在屏幕显示故障分析，例如： -快速出束； -备份校准文件； -帮助调节机器参数； -病人的MLC（所有功能）数据库的数据备份/复原； -注销机器参数的显示项目； -允许临床使用超载的机器参数； -禁止临床使用存储的射束数据投照； -选择机器状态，配置显示监视项目； -显示维修页面，编辑机器的参数项目部分。 -维修模式下的DICOM RT接口。 -用户使用权限的管理和定制。 |
软件许可证PreciseBEAM分段治疗
-PreciseBEAM分段治疗软件用于支持Step&Shoot IMRT和OmniWedge投照方式 -本软件支持自动序列化的射束和分段模式的投照，在照射期间，机架角度和MLC都是静止的。
-Desktop Pro R7.0控制系统软件利用加速器控制系统中的剂量监测硬件，来控制射束停止点和MLC的运动。从而在每一个MLC子野形状时投照出特别精确的剂量。 标准功能键盘
-MV照射开始、中断、终止键
-LED显示照射开始/停止状态
-加速器自动摆位（ASU）功能—自动设置机架和治疗头旋转角度
-治疗床自动摆位功能—自动移动床面到等中心位置
4.0 精确治疗头系统
MLCi治疗头系统
-MLCi治疗头系统是一精工制造的、可进行全野射束修整的装置，并完整地集成在医科达数字直线加速器内。
-MLCi控制软件被完全集成到加速器的控制系统软件中，这样在维修模式的应用时可确保支持机头的所有维修功能。
-MLCi机头可提高病人的治疗周围率，用于常规放疗时可提供快速、自动的适形野：除此之外，还能执行高级的治疗技术，包括容积旋转治疗（TMAT）。
-通过精心设计的治疗头物理参数，可确保执行高适形度剂量的投照。
-MLCi机头内置有80片独立控制的叶片，等中心处中片宽度10mm，每片叶片可独立运行32.5cm距离。最大不规则野40*40cm。可动态跟踪叶片边界。
MLCi机头独家采用高分辨率的光学定位系统，包括射野灯光投影器、十字线校准系统和专用摄像头，在“射束观”方向精确地监测每片叶片的实际位置，实现安全可靠精确控制叶片的运行定位。
主要的临床应用优势：
| -完整的集成性能，确保快速和有效的IMRT投影 -保持最大的病人治疗空间45cm，确保对射束角度优化的灵活性。 -保持最小直径的治疗头：62cm，为非共平面投照技术的应用带来最大的灵活性。 -通过直接的“射束观”叶片监测系统，实时地控制叶片的运动，确保射束修整的精度。 -在静态和动态射束投照过程中，通过备份准真器的自动跟踪，最大限度地阻挡无用剂量对病人的辐射。 -使用MLCi及其备份准直器可非常方便地用于形成X方向的非对称野。 -非对称照射野的X方向可被定义为过等中心线至对侧12.5cm的距离。 -因减少了常规铅档块的使用，而使工作流程变得高效和顺畅。 -通过IMPAC MOSAIQ网络系统，完美兼容所有主流的治疗计划系统。 内置集成“自动楔形”投照功能 -连续可变楔形角度0°至60°，极大地方便了临床应用 -楔形野的尺寸，在楔形方向最大至30cm，非楔形方向最大至40cm。位于等中心平面内的测量值 -完全替代使用传统的沉重的外置式楔形板，极大地减轻了技术员的劳动强度，并限制了差错的产生 -适宜于全自动化操作流程的需要，可由IMPAC MOSAIQ系统驱动并实现记录与验证功能 软件许可证摄像机增益自动控制 -通过自动调整摄像头光圈，来自动控制影像的增益，减少外部杂散光的影响，提高抗干扰能力。 -同时为MLC的维修维护提供了极大的便利，即，可从Desktop Pro 工作界面上实时查看摄像机的输出图像并可进行调整。 软件许可证MLC监控 -本软件利用MLC电子组件来监测马达电流量，然后反馈给Desktop Pro软件。 -将使用两个新的叶片升级部件。 -另外还包括了温度传感器和叶片电源监测单元。 可编码的影子盘插槽托架组件 -用于将X线挡铅块固定到直线另速器的治疗头上 -整个托架组件可方便地从加速器治疗头上卸下 -托架上带有插销、锁扣和多向插口 -配有两层行的可卸下的有机玻璃插槽，下层插槽可适用编码 一套电子线治疗限光筒 -限光筒底座设有编码机构，方便与加速器治疗头上的锁扣系统进行电气连接，使安装更为便捷 -附有弹簧防碰撞装置 -包含下列规格的五个电子线限光筒： -6*6cm -10*10cm -14*14cm -20*20cm -25*25cm 一套机械前指针 5.0 病人支撑床系统 专利的Z型驱动机构的精确治疗床 -最大载重量440磅（200公斤） -床两边各有一个操控板，可操纵治疗床的所有运动 -垂直运动范围66cm~176cm -纵向运动0~100cm -横向运动+/-25cm -床柱自转+/-180度 -转台旋转+/-95度 精度治疗床安装包 -底座基坑安装套件 -床安装套件 iBeam碳纤维治疗床面板 -采用低密度各向同性的独特技术，特别适用于精确的IMRT和IGRT临床应用 -集成“引导固定系统”，方便病人的摆位固定 -包含： -碳纤维治疗床面板 -医科达精确治疗床固定适配器 -标准扩展板 -头颈部扩展板 -iBeam引导固定杆（3件） -iBeam弹簧楔 iBeam加长板 -尺寸：41*53*2cm，自重1.5kg -将iBeam治疗床板延长41cm，用于支持较长的病人进行盆腔部治疗 -加长板的最大支持承重40kg 治疗床控制软件许可证 治疗床辅助摆位软件放可证 -除了常规的加速器自动摆位功能之外，用户还可在治疗室内或外分别进行治疗床的自动摆位到等中心位置。 |
6.0 辅助设备
室内数据监视器19”LCD
-安装于加速器两侧翼板上，方便操作员的观察
激光定位系统
| -型号：LAP Astor -一套四个红色激光灯：3个十字线和1个矢头线 -特别精细的投影线宽（<1mm） -可高精度调节等中心位置 -便于安装，具有稳固的安装用托架 -包含开关式电源（110V-240V）和通用的插头适配器 彩色团路电视监视系统和对讲机 -彩色闭路电视监视系统，包含“推、拉、摇、移”功能的云台、摄像头、监视器，和控制面板 -对讲机系统，用于治疗师和病人之间的通话功能，包含主站和远程站 稳压电源 -微处理器控制 -三相独立分调式 -稳压范围：380VAC±20% -稳压精度：380VAC±5% -输出功率：50KVA -尺寸：450*800*1300mm -国内本地交货 专用水冷机 -闭路循环水冷机组 -为加速器热交换系统提供冷却水 -制冷剂采用保护臭氧的环保型冷媒 -制冷量：15KW -额定功率：5.6KW -输入电压：380VAC±10%三相 水流量：1.4m33 -室内主机尺寸：770*770*1270mm -室外风机尺寸：700*450*700mm -环境温度：5~40℃ -湿度：20%~80% 国内本地交货 加速器电缆线卷盘 两套带有终结器的安装用电缆 CITB板 -用户接口终端电路板 |
7.0 维修维护工具
| 真空泵工具包 -旋转式涡轮增压真空泵 -附加的快速分子泵，用于加速抽真空的时间和获得更高的初级真空状态 加速器维修备件包 MLCi多叶准直器的维修备件包 精确治疗床的维修备件包 维修工具箱 -国内本地交货 软件许可证扩展维修 -扩展维修功能的软件包，比标准维修软件提供的更多维修工具软件和功能； -定时启动 -显示日志记录文件的内容 -编辑Lookup表格 -创建/编辑存储的射束数据 -全图形化显示的维修模式界面（扩展功能） -计算参考剂量 -表格定标操作向导 IMKM套件 -IMKM套件提供了在治疗室内对控制室内的操作台进行所有临床和维修模式的操作功能 -包含： -电缆开关连接器，用于室内显示器组件与加速器的Desktop Pro控制系统的连接 -鼠标PS/2接口 -标准键盘PS/2接口 -19寸LCD显示器 |
